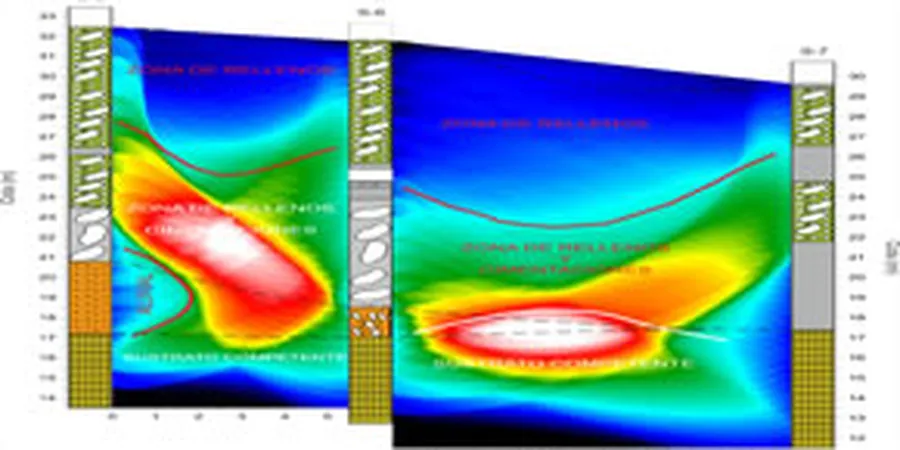

Uma obra de drenagem profunda na região do Segundo Distrito, em Rio Branco, enfrentava incertezas sobre a profundidade do arenito. Perfurações isoladas davam valores dispersos. O engenheiro responsável precisava de um perfil contínuo do substrato antes de avançar com os projetos de contenção. Montamos uma linha sísmica de 94 metros com geofones de 4,5 Hz e martelo de 8 kg. O processamento tomográfico por inversão de tempos de percurso revelou uma depressão de 2,3 metros no topo rochoso que as sondagens pontuais não haviam detectado. A tomografia sísmica de refração/reflexão entrega justamente isso: uma imagem 2D do subsolo que amarra a geologia local às exigências de projeto. Em Rio Branco, onde a Formação Solimões alterna argilitos e lentes de areia, combinamos essa técnica com o ensaio CPT quando o projeto exige correlação direta com parâmetros de resistência de ponta e atrito lateral.
A tomografia sísmica revela o que as sondagens pontuais não veem: zonas de fraqueza, paleocanais enterrados e variações laterais de rigidez que mudam o comportamento da fundação.
Metodologia e escopo
Considerações locais
Em Rio Branco, já encontramos situações em que a interpretação geológica apressada confundiu uma lente de cascalho laterítico saturado com o topo do embasamento, induzindo a equipe de fundações a subestimar a profundidade das estacas. A tomografia de refração isolada também pode mascarar camadas de baixa velocidade sob camadas mais rígidas, fenômeno clássico de inversão de velocidade. Para mitigar esse risco, correlacionamos os perfis sísmicos com pelo menos uma sondagem de referência (SPT ou poço de inspeção) e avaliamos a necessidade de complementar com sísmica de reflexão de alta resolução quando há suspeita de camadas ocultas. A presença do aquífero livre raso na capital acreana, com nível d'água frequentemente entre 2 e 6 metros, exige correção dos tempos de percurso e validação dos modelos de saturação parcial antes da entrega das seções finais.
Normas aplicáveis
ASTM D5777-18: Standard Guide for Using the Seismic Refraction Method, ASTM D7128-18: Standard Guide for Using the Seismic Reflection Method for Shallow Subsurface Investigations, ABNT NBR 15935:2011 (aplicável a ensaios geofísicos em geral), ISRM Suggested Methods for Seismic Testing (parte de caracterização de maciços)
Serviços técnicos associados
Tomografia sísmica de refração
Aquisição com arranjo linear de 24 geofones, múltiplos pontos de tiro e inversão tomográfica para gerar perfis 2D de velocidade de onda P. Indicada para definir profundidade do embasamento, identificar zonas de fraqueza, avaliar ripabilidade e orientar projetos de cortes e aterros na região de Rio Branco.
Reflexão sísmica de alta resolução para alvos rasos
Técnica complementar com janela de aquisição otimizada e processamento CMP (common midpoint) para imagear camadas de baixa velocidade, paleocanais e interfaces estratigráficas abaixo de coberturas lateríticas. Útil onde a refração não consegue resolver inversões de velocidade comuns nos solos da Formação Solimões.
Parâmetros típicos
Perguntas frequentes
Qual é o custo de uma tomografia sísmica em Rio Branco?
O investimento situa-se na faixa de $100.000, variando conforme o comprimento da linha sísmica, o número de tiros, as condições de acesso ao terreno e a necessidade de topografia complementar. Campanhas que exigem reflexão de alta resolução adicional têm custo superior.
Que profundidade a tomografia de refração atinge nos solos de Rio Branco?
Depende do comprimento do arranjo de geofones e da energia da fonte. Com um arranjo de 94 metros e martelo de 8 kg, tipicamente alcançamos entre 25 e 35 metros de profundidade nos solos argilosos e arenitos da Formação Solimões. Para alvos mais profundos, utilizamos fontes de maior energia ou estendemos o arranjo.
A tomografia sísmica substitui a sondagem SPT?
Não substitui, mas complementa com informação contínua entre furos. A tomografia sísmica fornece a distribuição espacial da rigidez do subsolo, enquanto o SPT entrega valores de NSPT pontuais. A combinação das duas técnicas, calibrando as velocidades sísmicas com os índices de resistência medidos nos furos, produz o modelo geotécnico mais robusto para projetos de fundações e contenções.
