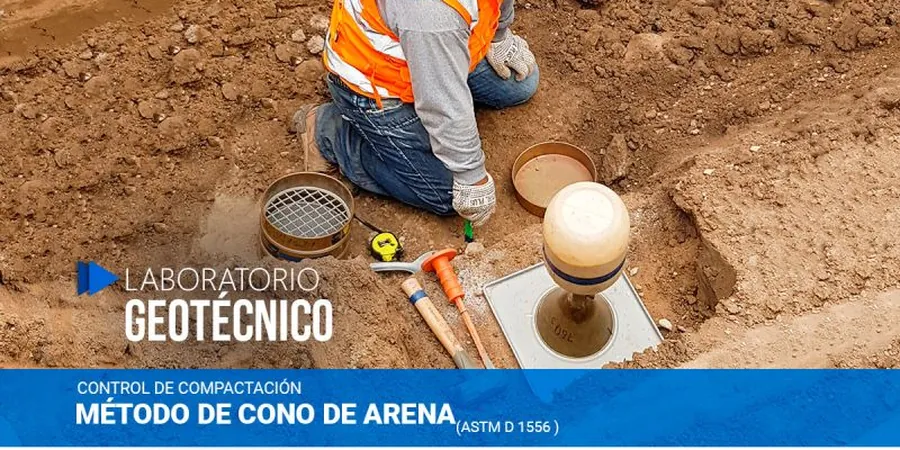

Os solos argilosos de Rio Branco, formados sobre a Formação Solimões, apresentam comportamento laterítico típico da Amazônia Ocidental: alta porosidade e estrutura macroagregada que se desfaz com a compactação. Em obras de terraplenagem na região do Segundo Distrito ou no entorno da Via Verde, o controle da massa específica aparente seca in situ é a única forma confiável de verificar se o grau de compactação exigido em projeto foi realmente atingido. O ensaio de densidade in situ pelo método do cone de areia, executado conforme a ABNT NBR 7185:2016, permite essa verificação diretamente sobre a camada compactada — seja em aterro de solo local, reforço de subleito ou base granular estabilizada. A operação é simples no conceito, mas exige rigor na execução: a areia calibrada deve fluir livremente, o furo precisa ter bordas estáveis e a umidade da amostra extraída é determinada em estufa no mesmo dia. Em Rio Branco, onde a umidade natural do solo é elevada durante boa parte do ano, o ensaio de densidade in situ é complemento indispensável dos ensaios Proctor que definem a curva de referência do material.
A areia calibrada não mente: o cone revela em minutos se a compactação em Rio Branco atende ao projeto ou se o aterro precisa ser revolvido e recompactado.
Metodologia e escopo
Considerações locais
Acompanhamos uma obra de galpão logístico no Distrito Industrial de Rio Branco em que o aterro havia sido compactado com rolo pé-de-carneiro, mas a liberação da camada foi feita apenas com controle visual. Dois meses depois, o piso de concreto apresentou fissuras longitudinais e afundamentos localizados. Ao executarmos o ensaio de densidade in situ em malha de pontos, constatamos que o grau de compactação médio era de 89% — muito abaixo do mínimo de 95% exigido. O solo argiloso local, quando mal compactado, desenvolve porosidade interconectada que facilita a infiltração de água e acelera a perda de resistência. Em Rio Branco, onde as chuvas intensas de novembro a abril saturam rapidamente aterros mal executados, liberar uma camada sem o ensaio de densidade in situ é risco de patologia precoce: recalques diferenciais, trincas em alvenaria e deformação permanente de pavimentos. O cone de areia não substitui o bom senso do engenheiro, mas fornece o dado objetivo que permite decidir com segurança se a camada está apta a receber a carga seguinte.
Normas aplicáveis
ABNT NBR 7185:2016 — Solo — Determinação da massa específica aparente in situ, com emprego do frasco de areia, ABNT NBR 6457:2016 — Amostras de solo — Preparação para ensaios de compactação e ensaios de caracterização, DNIT 108/2009-ES — Terraplenagem — Aterros — Especificação de serviço, ABNT NBR ISO/IEC 17025:2017 — Requisitos gerais para a competência de laboratórios de ensaio e calibração
Serviços técnicos associados
Controle de compactação de aterros e subleitos
Executamos o ensaio de densidade in situ conforme ABNT NBR 7185 em aterros, camadas de subleito e reforço de fundação. Determinamos a massa específica seca em campo, o teor de umidade e o grau de compactação em relação à energia Proctor especificada. Emitimos relatório técnico com croqui de localização dos pontos, resultados individuais e análise de conformidade por lote compactado.
Verificação de camadas de base e sub-base para pavimentos em Rio Branco
Para pavimentos flexíveis e rígidos, o controle da densidade in situ de bases granulares e sub-bases estabilizadas é crítico. Aplicamos o método do cone de areia em camadas de brita graduada, solo-brita e solo-cimento, verificando o desvio de umidade e o grau de compactação exigido pelo projeto estrutural do pavimento. Os resultados são confrontados com os parâmetros de CBR viário para liberação das camadas.
Parâmetros típicos
Perguntas frequentes
Qual a diferença entre o método do cone de areia e o método do densímetro nuclear?
O cone de areia é um método direto e destrutivo: escava-se um furo, coleta-se o solo e mede-se o volume com areia calibrada. O densímetro nuclear é indireto e não destrutivo, baseado na atenuação de radiação gama. Em solos argilosos lateríticos como os de Rio Branco, o cone de areia costuma ser mais confiável porque não sofre interferência da umidade variável do solo, mas exige mais tempo de execução e cuidado com a calibração da areia.
Com que frequência devo realizar o ensaio de densidade in situ durante a terraplenagem?
A especificação DNIT 108/2009-ES recomenda no mínimo uma determinação a cada 100 m³ de aterro compactado. Em obras menores ou em situações de variabilidade elevada do material — comum em solos residuais de Rio Branco — é prudente aumentar a frequência para uma determinação a cada 50 m³, especialmente nas camadas finais próximas ao greide de terraplenagem.
Quanto custa um ensaio de densidade in situ com cone de areia em Rio Branco?
O valor de referência para o ensaio de densidade in situ pelo método do cone de areia em Rio Branco é de aproximadamente R$ 100.000 por ponto ensaiado, incluindo a determinação da umidade em estufa e a emissão do relatório técnico. Esse valor pode variar em função da quantidade de pontos contratados, da distância de deslocamento da equipe e da necessidade de calibração adicional da areia durante a campanha.
O ensaio de cone de areia pode ser feito em solos com pedregulhos ou entulho?
O método do cone de areia é adequado para solos cujo tamanho máximo de partícula não ultrapasse 19 mm (3/4 de polegada). Em solos com pedregulhos maiores, concreções lateríticas ou presença de entulho, o volume do furo precisa ser aumentado e a precisão do ensaio diminui. Nesses casos, recomendamos avaliar a viabilidade do método ou considerar o ensaio com cilindro biselado (ABNT NBR 9813) para controle de compactação.
